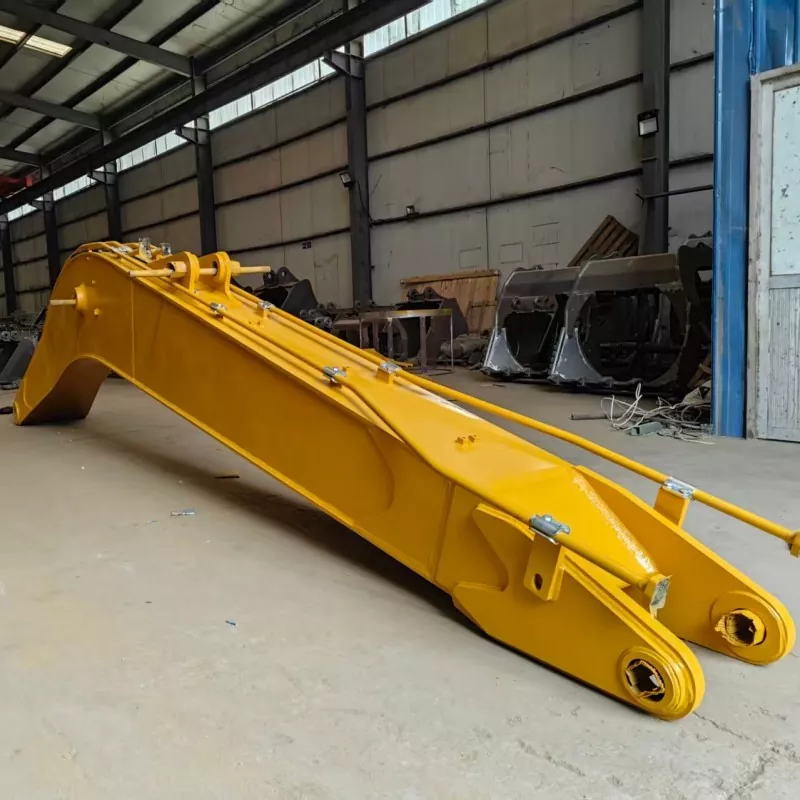

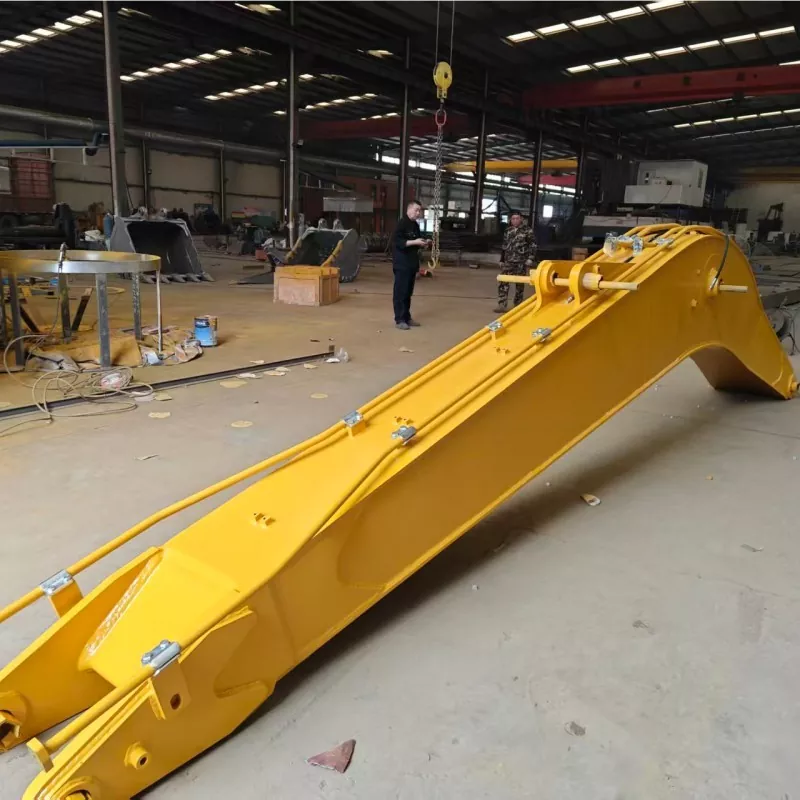

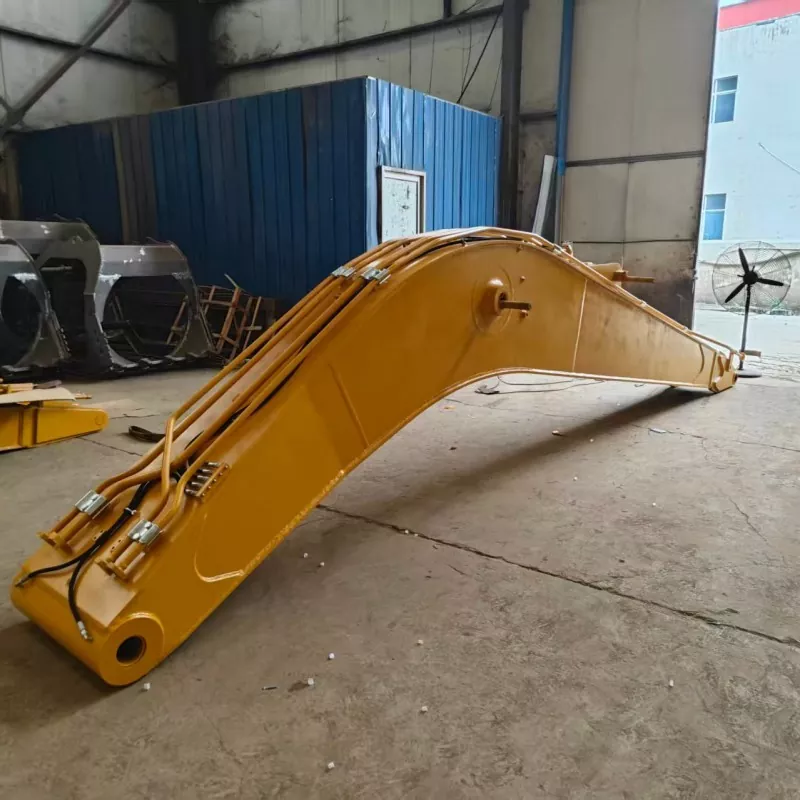

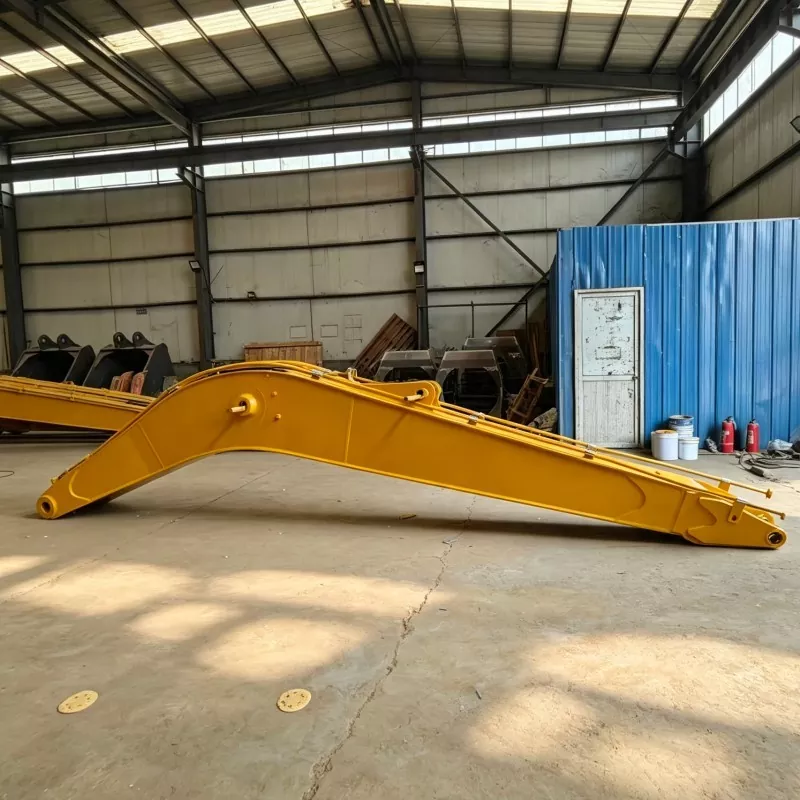

Brazo de excavadora de largo alcance para ZX200

XINGCHUANG fabrica accesorios para excavadoras de largo alcance personalizados para contratistas, empresas de alquiler de equipos y distribuidores de maquinaria de construcción. Diseñado para el brazo de excavadora de largo alcance para ZX200, este accesorio extendido ayuda a los operadores a llegar más lejos de la máquina y acceder a áreas de trabajo más profundas o distantes en aplicaciones de excavación adecuadas.

Disponible en varias opciones de longitud estándar, se puede configurar según el radio de excavación requerido, la profundidad de trabajo, las condiciones del material y las especificaciones de la máquina. Antes de la producción, XINGCHUANG puede revisar el modelo de excavadora, las dimensiones de la conexión, la disposición hidráulica y el trabajo previsto para ayudar a los compradores a seleccionar una configuración que se ajuste a los requisitos de su proyecto.

La estructura del brazo utiliza acero resistente al desgaste NM400 como se especifica para el cuerpo principal, con secciones reforzadas en áreas clave de carga. Se utilizan orificios para pasadores mecanizados por CNC, procedimientos de soldadura controlados y un sistema de revestimiento protector para respaldar la consistencia estructural y el servicio en exteriores. El rendimiento y la vida útil reales dependen de la configuración seleccionada, las condiciones operativas, las prácticas de mantenimiento y el cumplimiento de los límites operativos del fabricante de la excavadora.

Especificaciones técnicas

Las figuras anteriores son especificaciones de referencia. El rango de trabajo real, el peso del accesorio, la capacidad de elevación y la compatibilidad deben confirmarse con el diseño final y los datos operativos específicos del modelo de excavadora. Un accesorio más largo cambia el entorno de trabajo de la máquina y las características de carga, por lo que no debe seleccionarse únicamente por la longitud.

Elija la duración del trabajo

La selección de un brazo extendido comienza con el área de trabajo en lugar de la opción más larga disponible. Los compradores deben identificar el alcance requerido desde la posición planificada de la máquina, la profundidad de excavación, la altura de los taludes circundantes y la distancia desde la excavadora hasta el material que se manipula. Luego se deben comparar el radio y la profundidad de trabajo con la geometría de fijación propuesta.

Se puede considerar una configuración de 12 m para proyectos con requisitos de alcance moderado, mientras que se pueden evaluar versiones de 14 m, 15 m y 17 m para aplicaciones que requieren un entorno de trabajo más largo. Estos son puntos de partida para la selección, no recomendaciones universales. Las condiciones del terreno, la densidad del material, el tamaño del cucharón, el rendimiento hidráulico y la estabilidad de la máquina influyen en la configuración adecuada.

XINGCHUANG puede revisar solicitudes de longitud personalizadas dentro del rango indicado de 10 a 19 m. Antes de confirmar un pedido, proporcione el modelo exacto de la excavadora y los detalles de serie o configuración, la profundidad de excavación requerida y el radio horizontal, y el cucharón u otro accesorio final planificado. La revisión de ingeniería también debe verificar el peso de los accesorios permitidos y los límites operativos de la máquina.

Detalles estructurales que afectan la vida útil

Refuerzo en áreas de alto estrés

Un brazo extendido está expuesto a fuerzas de flexión y cargas repetidas durante la operación. La placa principal, las placas laterales y los nervios de refuerzo deben diseñarse como una estructura coordinada. XINGCHUANG especifica acero resistente al desgaste NM400 para el cuerpo del brazo y refuerzo en áreas clave de carga. Sin embargo, el espesor de la placa por sí solo no determina la capacidad estructural; También se deben considerar la geometría, la calidad de la soldadura, la trazabilidad del material y la carga de trabajo prevista.

Soldadura controlada y gestión de tensiones

La consistencia de la soldadura es importante para los componentes expuestos a ciclos repetidos de excavación y oscilación. El proceso de fabricación suministrado describe la soldadura robótica y el tratamiento térmico para ayudar a controlar la calidad de la soldadura y la tensión residual. Los compradores con proyectos exigentes pueden solicitar registros de inspección de soldadura disponibles, información de materiales y documentos relevantes de calidad de fábrica al confirmar el pedido.

Alineación precisa de pasadores y bujes

Las conexiones de pasadores transfieren cargas entre el brazo y los componentes conectados. La perforación CNC ayuda a mantener la alineación de los orificios de los pasadores y puede reducir el contacto desigual cuando los componentes coinciden correctamente. Durante la instalación y el mantenimiento, los compradores también deben verificar el ajuste del pasador, el estado del buje, la lubricación y los signos de holgura anormal.

Protección contra la exposición al aire libre

El proceso de superficie especificado incluye pulido con chorro de arena, imprimación antioxidante y pintura de acabado de ingeniería. Este sistema de recubrimiento ayuda a proteger el acero expuesto durante el servicio al aire libre, incluido el trabajo en ambientes húmedos. En condiciones salinas o persistentemente húmedas, la limpieza e inspección periódicas siguen siendo importantes porque los daños en el revestimiento y la humedad atrapada pueden provocar corrosión.

Haga coincidir el archivo adjunto con las condiciones del sitio

Los diferentes proyectos de excavación imponen diferentes exigencias al brazo. Revisar el material, la posición de trabajo y el entorno circundante ayuda a los compradores a evitar elegir un accesorio demasiado largo, demasiado pesado o inadecuado para la tarea planificada.

Dragado de ríos y estanques

El alcance extendido puede ayudar a acceder a los sedimentos desde el banco u otra posición operativa adecuada, lo que potencialmente reduce la necesidad de reposicionar la máquina con tanta frecuencia. Antes de usar, evalúe la profundidad del agua, la estabilidad de la orilla, las condiciones de los sedimentos, la selección del cucharón y el rango de trabajo permitido de la excavadora. Un accesorio de largo alcance no sustituye a una evaluación de estabilidad específica del sitio.

Mantenimiento de yacimientos y canales

La limpieza de canales y el mantenimiento de depósitos pueden requerir que la excavadora llegue más allá del borde de un terraplén o trabaje alrededor de áreas de acceso restringido. La longitud del accesorio debe seleccionarse para adaptarse al perfil de excavación y a la posición de la máquina, prestando especial atención a la capacidad de carga del suelo y al entorno operativo seguro.

Conformación de pendientes en la carretera

Un brazo extendido puede soportar trabajos de recorte en pendientes o terraplenes donde el área objetivo está fuera del alcance de una configuración estándar. Los compradores deben especificar la altura de trabajo requerida, el ángulo de inclinación y los requisitos de acabado para que se pueda evaluar el control y la estabilidad de la configuración propuesta.

Movimientos de Tierras Municipales y Generales

Para proyectos municipales seleccionados, ampliación de estanques y tareas de movimiento de tierras, la configuración correcta depende del tipo de material, la profundidad de excavación, la capacidad del cucharón y los requisitos del ciclo. La excavación de trabajos pesados ​​con materiales densos puede requerir un diseño de accesorio diferente al del dragado liviano o el acabado de pendientes.

Referencias del proyecto

Proyecto de renovación del río Tailandia: excavación más profunda

Un contratista de conservación de agua de Tailandia compró 6 juegos de brazos de excavadora de largo alcance para ZX200 para trabajos de renovación de ríos urbanos. El brazo estándar original sólo podía alcanzar una profundidad de excavación de aproximadamente 6,2 metros, lo que limitaba la eficiencia de la construcción en zonas de aguas profundas.

Después de adoptar el brazo de largo alcance personalizado, la profundidad de excavación se incrementó a alrededor de 9,8 metros. El proyecto redujo el período total de construcción en aproximadamente un 35 % y evitó la necesidad de plataformas operativas temporales adicionales.

Proyecto Vial Municipal Perú – Recorte de Taludes

En un proyecto de configuración de pendientes de una carretera municipal en Perú, el equipo de construcción utilizó el brazo de excavadora de largo alcance para la ZX200 para completar operaciones de recorte en posiciones altas y a larga distancia. El rango de trabajo ampliado redujo la dependencia de equipos de elevación auxiliares y redujo los costos de mano de obra adicionales.

Proyecto de Dragado de Lago Nacional – Configuración de 17 m

Para un proyecto de limpieza de sedimentos de un lago nacional, proporcionamos una versión súper larga personalizada de 17 metros para operaciones de dragado de áreas amplias. Antes de la entrega, todos los productos completaron pruebas de carga continuas de 24 horas para verificar la estabilidad estructural y la confiabilidad operativa.

Los casos anteriores describen los resultados reportados del proyecto. Los resultados reales variarán según las condiciones del sitio, la configuración de la máquina, las prácticas del operador y la gestión del proyecto. Los compradores pueden solicitar referencias de proyectos disponibles y documentación de inspección al evaluar una aplicación similar.

Qué confirmar antes de realizar el pedido

Para reducir los problemas de compatibilidad y evitar modificaciones innecesarias, los compradores deben preparar la siguiente información antes de solicitar una cotización:

Identificación de la máquina:Modelo exacto de excavadora, serie, año o detalles de serie cuando estén disponibles y configuración de accesorios existente.

Requisitos de trabajo:Alcance objetivo, profundidad de excavación, elevación del sitio, tipo de material, dimensiones del cucharón y las principales tareas que realizará el accesorio.

Detalles de conexión:Diámetro del pasador, distancia entre centros del pasador, ancho de montaje, dimensiones de conexión del cilindro, requisitos de manguera hidráulica y disposición del varillaje.

Alcance del pedido:Longitud requerida del brazo, pasadores y mangueras incluidos, requisitos de conexión del cilindro y del cucharón, color de la superficie, embalaje y puerto de destino o lugar de entrega.

Si están disponibles, envíe fotografías de las conexiones existentes de la pluma y el balancín, la placa de identificación de la máquina, las dimensiones relevantes y el área de trabajo propuesta. Estos detalles ayudan al fabricante a evaluar la configuración antes de emitir dibujos finales o una cotización.

Inspección, Certificación y Soporte

XINGCHUANG brinda soporte de fabricación y exportación de accesorios para excavadoras para empresas de construcción, distribuidores de equipos y flotas de alquiler. Dependiendo del pedido y del alcance de la inspección acordado, los compradores pueden solicitar registros de materiales disponibles, fotografías de producción, información de inspección y documentación de prueba de carga antes del envío.

La empresa afirma que cuenta con certificaciones o cualificaciones relacionadas con ISO 9001, CE y SGS. Los compradores deben confirmar el titular exacto del certificado, el alcance, la validez y la aplicabilidad al adjunto específico y al mercado de destino. Los requisitos CE dependen de la clasificación del producto y la legislación aplicable, mientras que SGS puede referirse a servicios de prueba, inspección o certificación en lugar de una única aprobación universal de producto. Solicite los documentos pertinentes para su verificación antes de la compra.

Para accesorios estructurales, los requisitos de inspección deben acordarse antes de la producción. Cualquier prueba de carga, método de inspección o criterio de aceptación debe documentarse claramente para que el comprador comprenda qué se probó y bajo qué condiciones.

Preguntas frecuentes

¿Cómo puedo confirmar que el accesorio se adapta a mi ZX200?

Proporcione la versión exacta de la máquina y las medidas de conexión. Aunque las configuraciones enumeradas están dirigidas a excavadoras de la serie ZX200, las dimensiones de montaje, las conexiones hidráulicas y la disposición de los varillajes pueden variar. La compatibilidad debe confirmarse con la máquina real antes de la producción.

¿Un brazo más largo proporciona siempre una mejor productividad?

No. Un brazo más largo puede aumentar el alcance y la profundidad de trabajo, pero también cambia las características de carga de la máquina y puede afectar la fuerza de excavación, el tiempo del ciclo y la estabilidad. La mejor longitud es la que cumple con los requisitos del proyecto dentro de los límites operativos aprobados de la excavadora.

¿Puedo utilizar el mismo cucharón que mi brazo de excavadora estándar?

Depende del diseño del accesorio, el peso del cucharón, las dimensiones del pasador y la geometría del varillaje. Comparta las especificaciones del cucharón existente para que el fabricante pueda verificar si se puede conservar o si se requiere un cucharón compatible o un conjunto de varillaje.

¿Qué debo comprobar después de la instalación?

Siga las instrucciones de la máquina y los accesorios para inspeccionar el bloqueo del pasador, la lubricación, las conexiones hidráulicas, el recorrido de las mangueras, la interferencia y el movimiento en todo el rango de operación. La operación inicial debe llevarse a cabo según un procedimiento de inspección adecuado y dentro de los límites especificados.

¿Pueden proporcionar dibujos y registros de inspección antes del envío?

Los dibujos disponibles, las imágenes de producción, los registros de inspección y la documentación de prueba acordada se pueden discutir durante la confirmación del pedido. Especifique los documentos necesarios para la aprobación de su compra, el proceso de importación o la entrega del proyecto antes de que comience la producción.

¿Qué cubre la garantía indicada?

Los términos suministrados establecen una garantía de fábrica de 12 meses para piezas estructurales soldadas, mientras que los pasadores, manguitos y sellos se tratan como consumibles normales. Confirme los términos finales de la garantía, las exclusiones, la fecha de inicio y el procedimiento de reclamación en el contrato de venta antes de realizar el pedido.

Fabricación personalizada para su proyecto de excavación

XINGCHUANG admite configuraciones de accesorios personalizadas para contratistas de construcción, proveedores de alquiler de equipos y distribuidores de piezas de maquinaria. Las opciones pueden incluir la longitud del brazo, el color de la superficie y los accesorios compatibles, sujetos a revisión de ingeniería y compatibilidad de la máquina.

Para recibir una recomendación y cotización específicas del proyecto, envíe el modelo de excavadora, el rango de trabajo requerido, las dimensiones de la conexión, los detalles de la aplicación y el mercado de destino. Luego, XINGCHUANG puede revisar la configuración solicitada, confirmar el alcance de suministro disponible y discutir los arreglos de producción, inspección, embalaje y entrega.
